ホーム / 製品 / サイドエントリーミキサー / TOPC004 調整可能な角度サイドエントリーミキサー

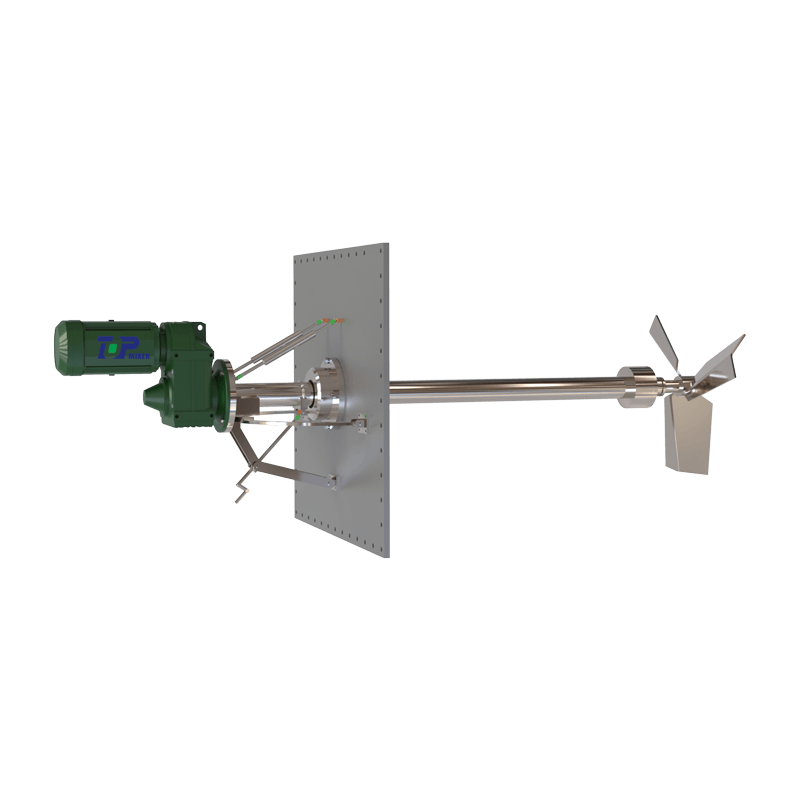

TOPC004 調整可能な角度サイドエントリーミキサー

調整可能な角度のサイドインミキサーは、さまざまな産業における液体、固液、その他の材料の反応、撹拌、保管に適しています。バイオガス、石油化学、環境保護、その他の産業、特に大型貯蔵タンク（集水タンク）に適しています。スイングシャフトの構造は、主に撹拌機を断続的に調整する必要がある状況、特に大型貯蔵タンクや撹拌機の亀裂に使用されます。同じ消費電力で、より大きな撹拌範囲を達成して死角を回避できます。貯蔵タンクの中央部と下部に設置する場合、その主な機能は吊り下げて分散させ、循環を形成することです。水タンクの上部に設置する場合、その主な機能は循環を強化し、浮遊水層を避けることです。この一連の撹拌機には、撹拌機吊り下げ防止装置と漏れインジケーターを装備できます。
見積もり依頼
インペラを設定します

調整可能な角度のサイドインミキサーは、さまざまな産業における液体、固液、その他の材料の反応、撹拌、保管に適しています。バイオガス、石油化学、環境保護、その他の産業、特に大型貯蔵タンク（集水タンク）に適しています。スイングシャフトの構造は、主に撹拌機を断続的に調整する必要がある状況、特に大型貯蔵タンクや撹拌機の亀裂に使用されます。同じ消費電力で、より大きな撹拌範囲を達成して死角を回避できます。貯蔵タンクの中央部と下部に設置する場合、その主な機能は吊り下げて分散させ、循環を形成することです。水タンクの上部に設置する場合、その主な機能は循環を強化し、浮遊水層を避けることです。この一連の撹拌機には、撹拌機吊り下げ防止装置と漏れインジケーターを装備できます。

備考

● 精密に設計されたギアは、コンパクトな構造、より高い強度、より長い耐用年数を備えています。

● ソリッドベアリングの耐用年数は10万時間を超えます。

● 1 軸設計により精度が保証され、安定性が得られます。

● 4方向角度調整により、より効果的な撹拌性能が得られます。

● 特別に設計されたシールは、ほぼすべての状況で使用できます。

● 電気または手動の回転装置を提供します。

● 特別に設計されたクリーニングエッジインペラは、繊維の巻き付きを防ぎます。

備考:

● テーブル内の重量は、サスペンション ボルトやアンカー ボルトの重さを除いたおおよその重量です。

● テーブル内のフランジ サイズは、ヨーロッパおよびアメリカの規格に置き換えることができます。

● 図示の設置方法は、側面設置時に選択できる撹拌容器側面の設置管開口サイズです。

● 表中のモーターの重量は、通常の屋内モーターのおおよその重量です。メーカーやモーターの種類によって異なる場合があります。実際のデザインを参照してください。

● 撹拌容器の壁厚が薄すぎて強度が足りない場合は、補強リブなどの補助補強材を使用してください。

製品パラメータ
モデル 回転（r/分） パワー
（kW）		 設置寸法 重量（kg）
A B N-∅Z D D1 D2 S
TOPC004/1 120~500 0.55～1.5 600 683 12-∅18 360 320 260 40 ~266
TOPC004/2 120~500 1.5～4 850 683 16-∅22 490 445 413 50 ~533
TOPC004/3 120～500 4～11 1050 819 22-∅26 595 555 518 70 ~895
TOPC004/4 120～500 11～22 1380 1023 24-∅26 750 705 667 80 ~1238
TOPC004/5 120~500 22～30 1580 1220 24-∅26 860 810 772 90 ~1455
