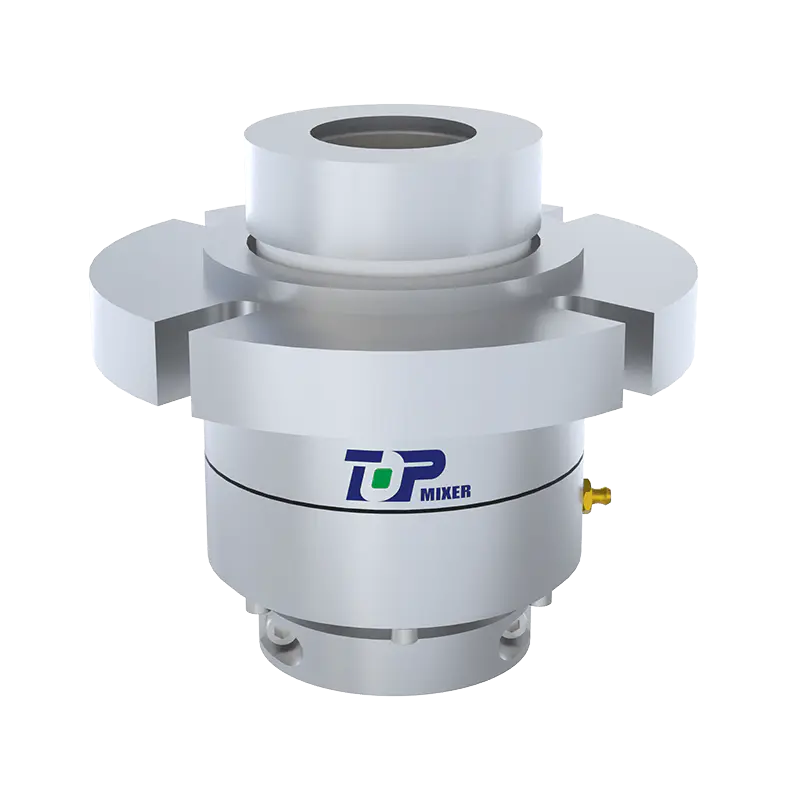

ボトムエントリーシングルエンドメカニカルシール

動作原理

このシールの設計では、高圧シールの必要性が考慮されています。高圧シール面の比圧力を達成するために金属ガスケットが使用されます。この比圧は中低圧容器の比圧を大幅に上回り、高圧シール要求を満たします。使用される金属クッション材は通常、焼鈍アルミニウム、焼鈍銅、または延性良好な軟鋼で構成され、より大きな密封圧力に耐えることができます。さらに、広面密封ではなく狭面密封を採用することで、密封面の単位圧力を増加させられるだけでなく、総密封力を大幅に低減し、フランジと密封ヘッドの構造サイズを縮小できます。

シーリングフォーム

底部プラグイン反応器のメカニカルシールは高圧シールに属しており、ファスナー（ボルトなど）に依存してスティングリングを押して事前締め付けと保証を実現します。作業中に密封することもできます。この形式は強制シールと呼ばれます。一般的な強制高圧シール構造はフラットガスケットシール構造で、中圧容器や低圧容器で一般的に使用されるフランジスティングシートシールに似ていますが、非金属スティングシートは金属ガスケットに変更され、ワイドサイドシールはナローサイドシールに変更されます。

要約すると。上述したように、底部プラグイン反応器メカニカルシールは、その独自の設計と効率的な動作原理により、高圧環境で信頼性の高いシールソリューションを提供します。構造特性と動作原理の組み合わせにより、高圧および高温条件下での機器の安定した動作と安全性が保証されます。
