ホーム / 製品 / 環境に優しい嫌気性シリーズ / TOP3004 サイドエントリーベルト駆動ミキサー

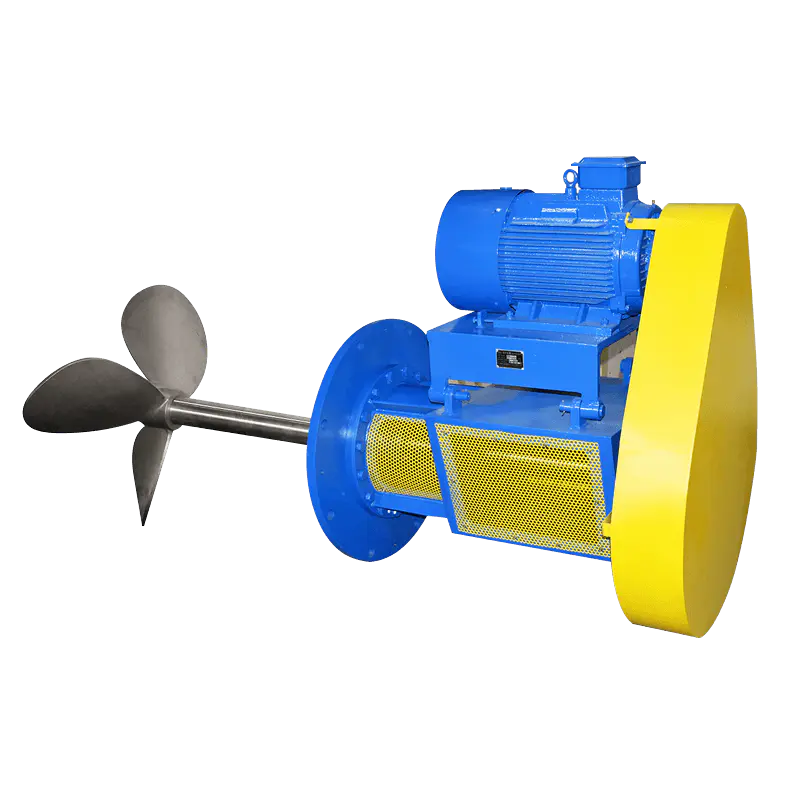

TOP3004 サイドエントリーベルト駆動ミキサー

TOPの長年の経験と独自の技術、高度な測定 分析技術の応用に基づいて、CPミキサーに使用される混合効果の高い効率的なインペラを設計しました。 ·TOP TOP3004 ミキサーは、0。55KW から 30KW までのサイドマウント ミキシングを提供できます。すべての製品は、製品の高い信頼性を確保するために TOP エンジニアによって厳密にテストされています。 ・機械構造はシンプルかつコンパクトで、操作、メンテナンス、修理が簡単で、すべてユーザーのためです。 ・元のインペラ形状により、排出量が大幅に増加します。 ·シャフトシールの種類は多岐にわたり、さまざまな材質や作業条件に対応します ・モーターをしっかりと固定することで振動を大幅に軽減します。 ・効率的な伝達を実現するVベルト。耐油性・耐熱性・耐久性に優れ低騒音の同期ベルトを採用。 ・長期使用を保証する深溝ボールベアリングシステム。
見積もり依頼
インペラを設定します

TOPの長年の経験と独自の技術、高度な測定 分析技術の応用に基づいて、CPミキサーに使用される混合効果の高い効率的なインペラを設計しました。
·TOP TOP3004 ミキサーは、0。55KW から 30KW までのサイドマウント ミキシングを提供できます。すべての製品は、製品の高い信頼性を確保するために TOP エンジニアによって厳密にテストされています。
・機械構造はシンプルかつコンパクトで、操作、メンテナンス、修理が簡単で、すべてユーザーのためです。
・元のインペラ形状により、排出量が大幅に増加します。
·シャフトシールの種類は多岐にわたり、さまざまな材質や作業条件に対応します
・モーターをしっかりと固定することで振動を大幅に軽減します。
・効率的な伝達を実現するVベルト。耐油性・耐熱性・耐久性に優れ低騒音の同期ベルトを採用。
・長期使用を保証する深溝ボールベアリングシステム。

備考

インペラの構成
TOP3004ベルトミキサーには、ZCXインペラ（垂直）とKCXインペラ（サイドマウント）が標準装備されています。標準のインペラに加えて、Top は実際の条件に応じてより適切なインペラ フォームをユーザーに提供し、より良い混合効果を確保することもできます。
·表内の重量は、容器内の混合シャフトとインペラの重量を除いたおおよその重量です。
・テーブル内の寸法 L は、ユーザーのコンテナ サイズに応じて決定されます。
・テーブル内の寸法 DJ データは、ユーザーのミキシング目的、ミキシング容量、物理パラメータに従って Top によって決定され、実際の状況が優先されます。
・モーターの重量は通常の室内モーターのおおよその重量であり、モーターの重量、モーターのメーカー、種類によって異なる場合があります。

備考:
·表の重量には、サスペンションとアンカーボルトの重量を除いたおおよその重量が含まれています。
·テーブル内のフランジ サイズは、欧州規格および米国規格に置き換えることができます。

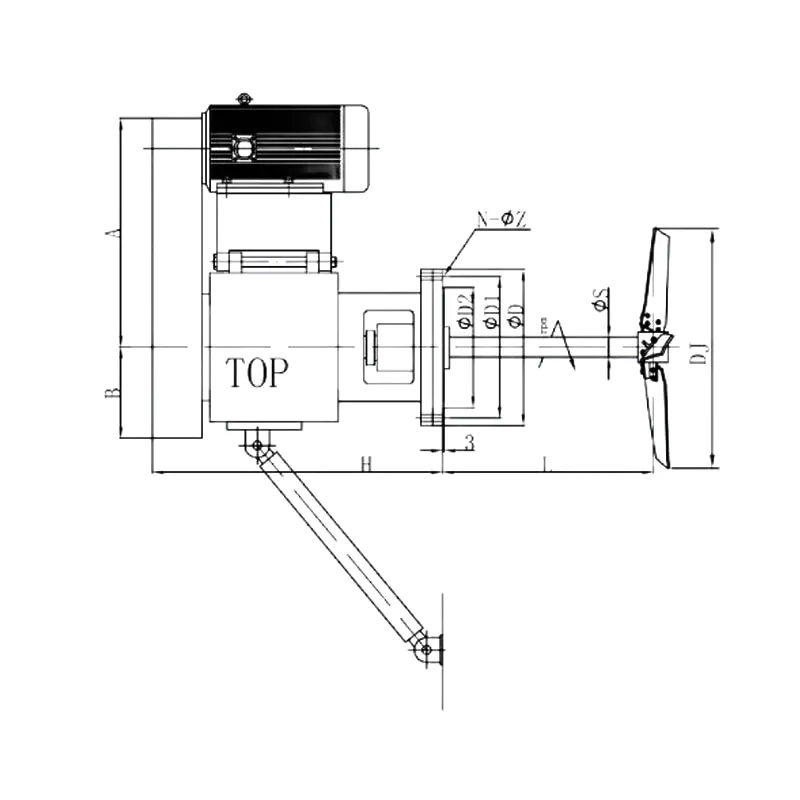

図示の設置方法は、側面取り付け時に選択できる混合容器側の設置パイプサイズです。
・表中のモーターの重量は、通常の屋内モーターのおおよその重量です。メーカーやモーターの種類によって異なる場合があります。実際のデザインを参照してください。
・混合容器の壁厚が薄すぎて強度が不十分な場合は、補強リブなどの補助補強手段を使用してください

製品パラメータ
モデル 速度（r/分） パワー（kW） 設置寸法
D D1 D2 N-∅Z H S DXJ
TOP3004/1 ＞150 0。55～1。5 315 285 240 8-∅14 580 40 45
TOP3004/2 ＞150 1。5～4。0 360 320 260 12-∅18 600 50 45
TOP3004/3 ＞150 4。0～11。0 400 355 295 12-∅23 650 60 55
TOP3004/4 ＞150 11。0～22。0 460 415 360 16-∅23 880 75 65
TOP3004/5 ＞150 22。0～30。0 560 510 450 16-∅27 964 85 65
