磁気撹拌機の紹介

磁気撹拌機の紹介

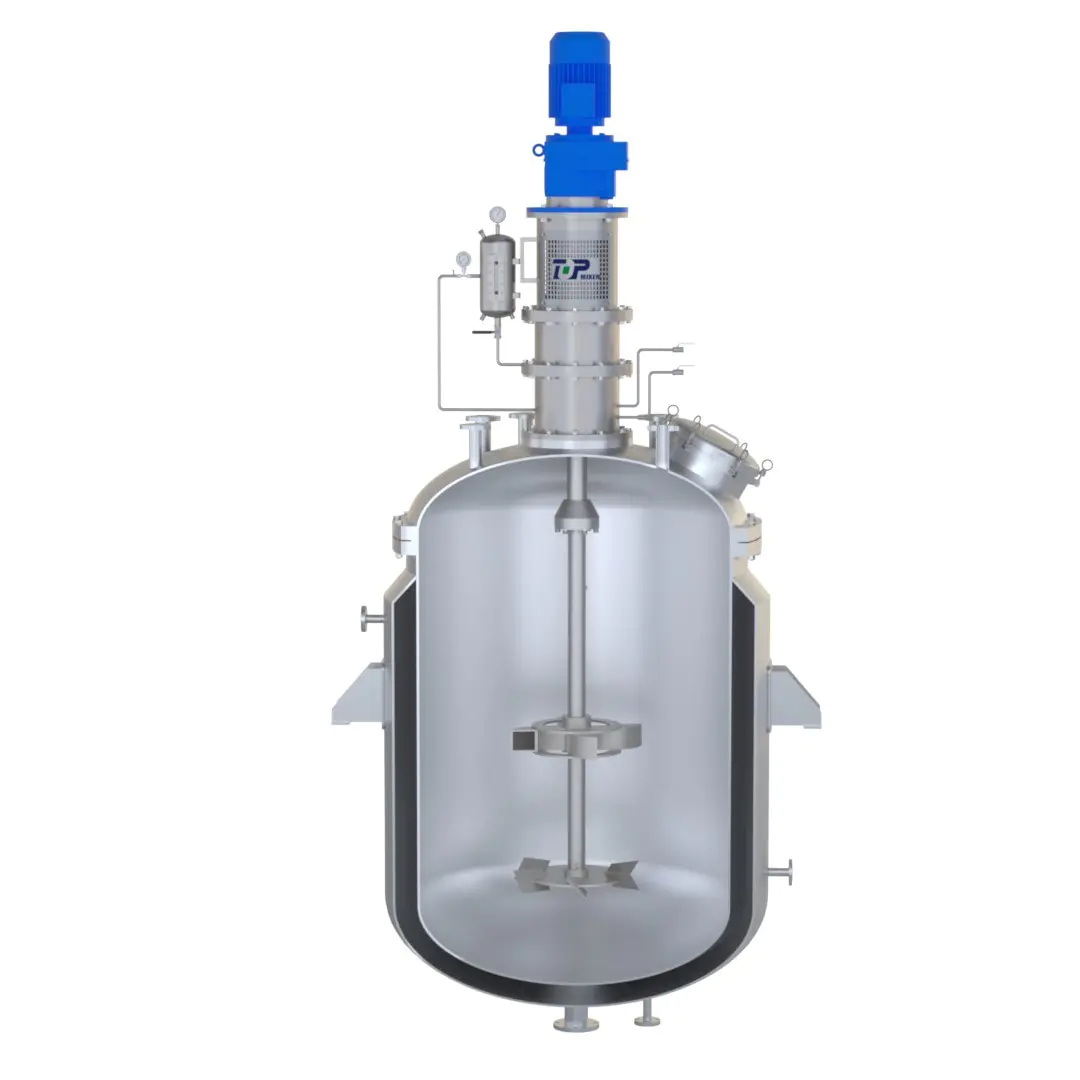

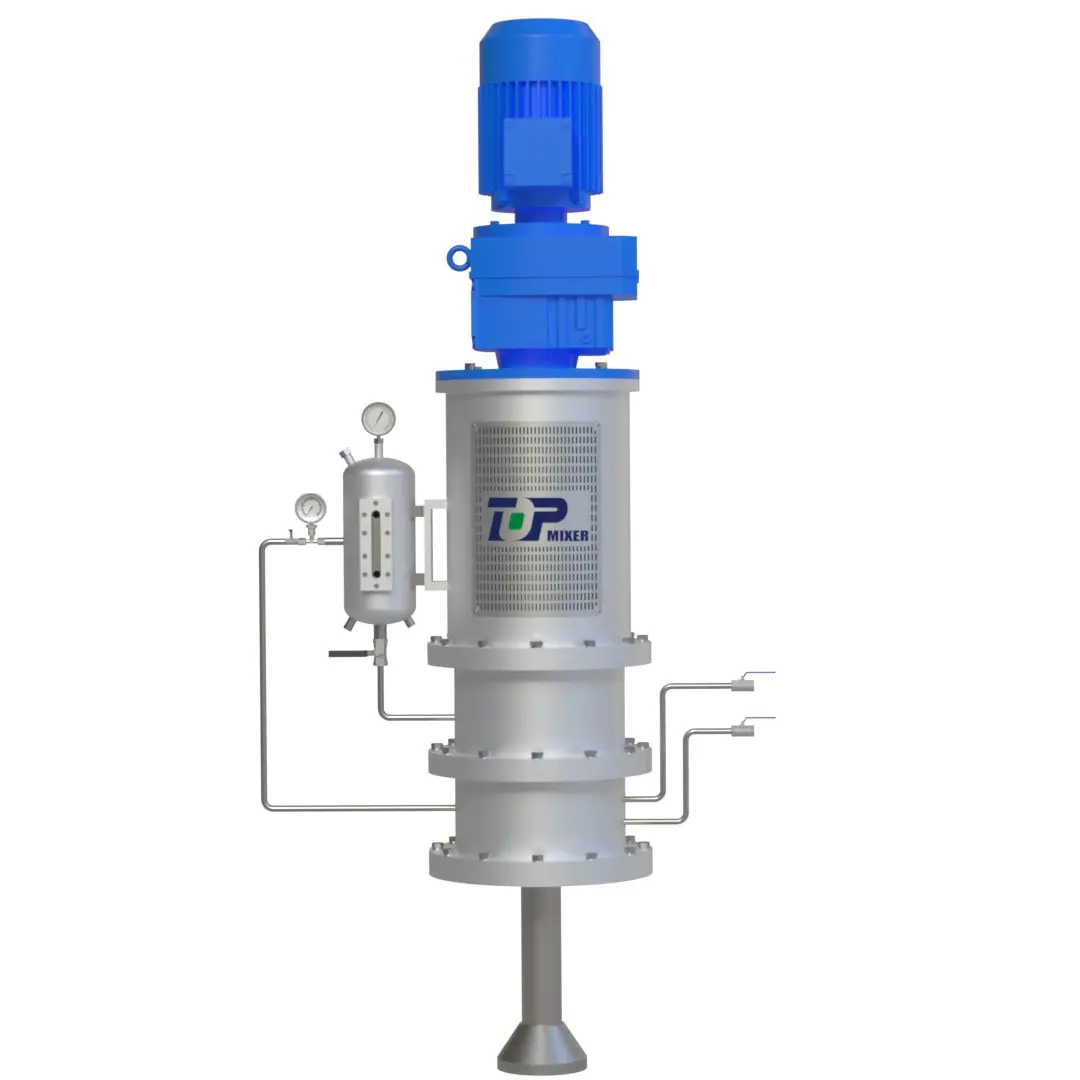

磁気トップフィードスターラーは、容器の上に磁気撹拌アームを取り付ける撹拌装置です。研究室や工業生産で広く使用されています。以下は、磁気トップフィードスターラーの動作原理、技術的特徴、適用シナリオを含む簡単な紹介です。

1。動作原理

磁気トップフィードスターラーの動作原理は磁気結合に基づいています。そのコアコンポーネントには以下が含まれます:

外部磁気ローター: モーターによって駆動されて回転し、回転磁場を生成します。

内部磁気ローター（撹拌）:容器内の液体の中に置かれ、外部磁気ローターの磁場の影響を受けて回転します。

絶縁スリーブ: モーターと磁気システムを保護しながら、外側の磁気ローターを内側の磁気ローターから分離して液体の漏れを防ぎます。

モーターが外側磁気ローターを回転させると、外側磁気ローターによって生成された回転磁場が絶縁スリーブを貫通して内側磁気ローターに作用し、内側磁気ローターが同期して回転します。内側の磁気ローターの回転により液体が駆動されて渦が形成され、液体の均一な撹拌が実現されます。

2。技術的な特徴

非接触トランスミッション: 非接触トランスミッションは磁気カップリングによって実現され、従来の機械式撹拌機のシャフトシール漏れの問題を回避し、腐食性または高純度の液体の取り扱いに特に適しています。

優れたシール性能:内側と外側の磁気ローターは絶縁スリーブによって完全に絶縁されているため、撹拌プロセス中に液体が漏れることがなく、高い安全性が確保されます。

取り付けが簡単:撹拌装置は容器の上に取り付けられているため、取り付けと取り外しが簡単で、メンテナンスも簡単です。

幅広い用途: さまざまな粘度の液体を処理でき、必要に応じてさまざまな形状やサイズの撹拌子を選択できます。

低せん断力: 細胞培養や懸濁液など、せん断力に敏感なサンプルに適しています。

省エネで効率的: 磁気カップリング伝送は効率が高く、エネルギー消費量が少ないです。

3。アプリケーションシナリオ

実験室: 溶液の混合、溶解、化学反応などの実験操作に使用され、無菌性と無公害条件に対する高い要件を持つ実験に特に適しています。

工業生産: 化学、製薬、食品加工などの産業で、高粘度の液体を撹拌したり、反応容器内で材料を混合したりするために使用されます。

バイオ医薬品: 細胞培養や生物発酵などのプロセスのバイオリアクターに使用され、無菌操作を保証します。

4。強みと課題

利点:

漏れのリスクなし: 磁気カップリングによりメカニカルシールの漏れの問題が回避され、安全性が向上します。

操作が簡単: 取り付けと使用が簡単で、メンテナンスコストが低くなります。

高い適用性: さまざまな液体およびプロセス条件に適しています。

チャレンジ:

スケールアップの課題: 大型容器の場合、マグネチックスターラーの製造と設置は非常に困難であり、撹拌シャフトの強度と安定性の要件は高くなります。高粘度液体の撹拌効果が限られている:極めて高粘度の液体を扱う場合、撹拌効率がメカニカルスターラーよりも低くなる可能性があります。

磁気トップロード撹拌機は、独自の非接触伝達方法と効率的かつ安全な撹拌性能を備えており、現代の研究室や工業生産に不可欠な機器となっています。

磁気底撹拌の紹介

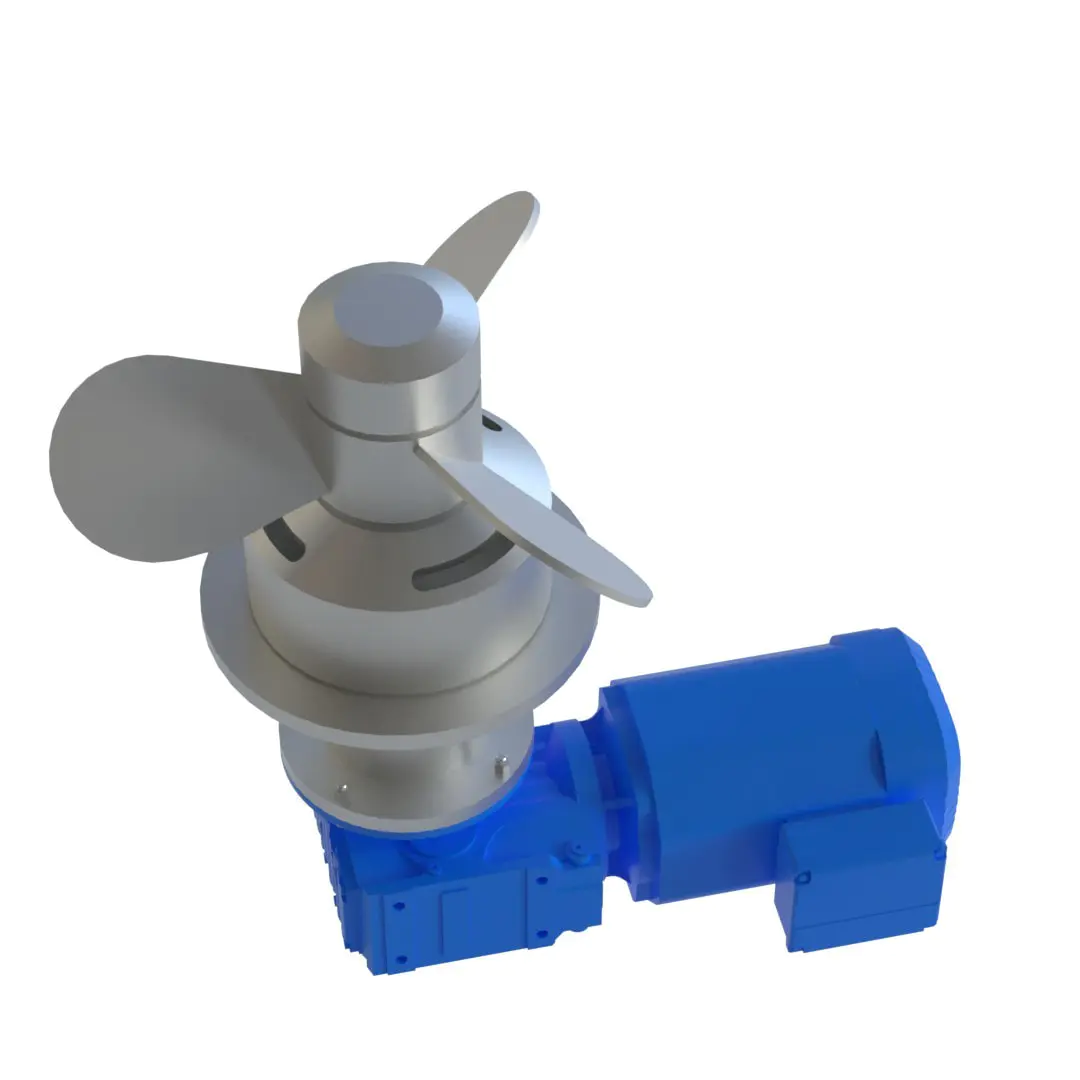

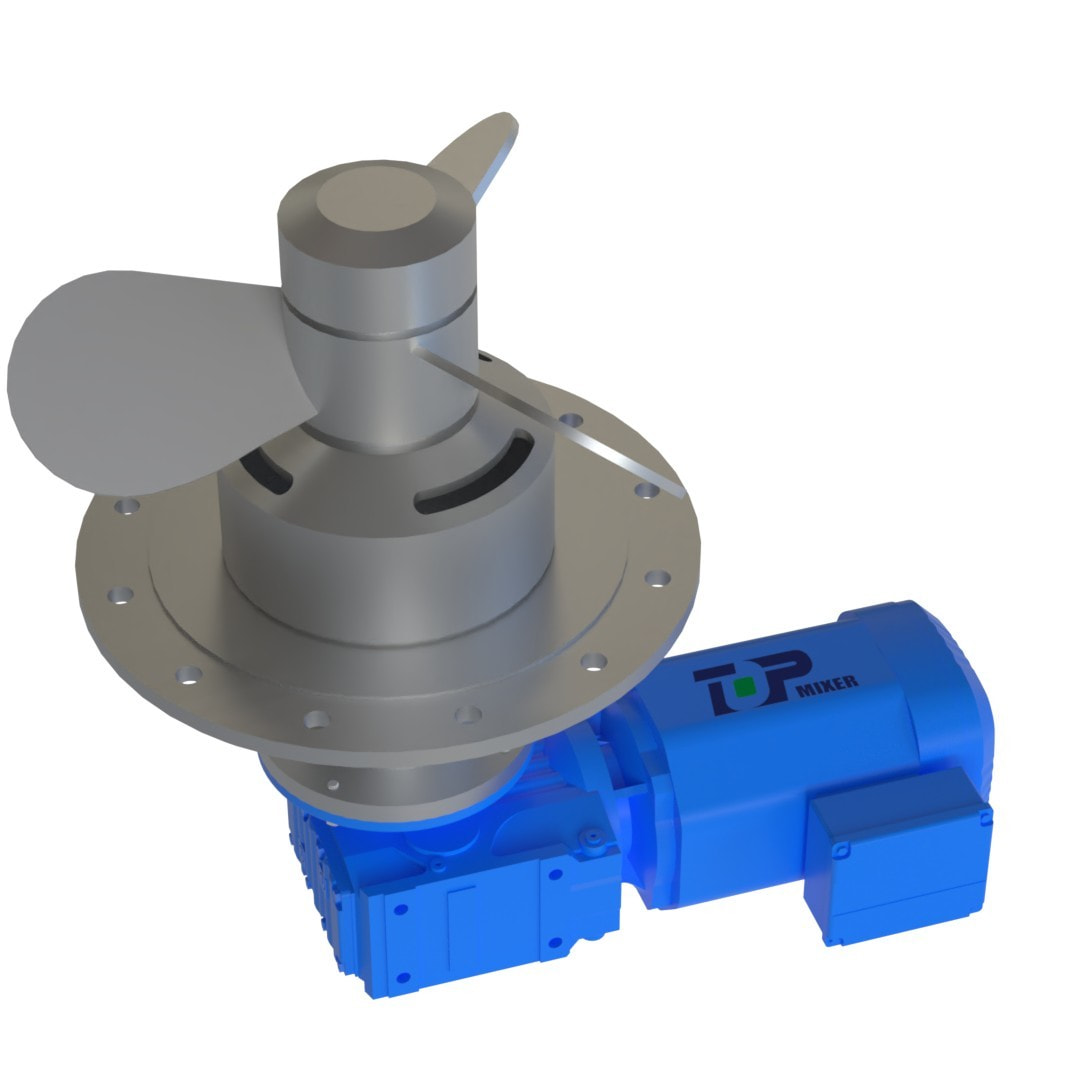

磁気ボトムエントリーミキサーは、磁気駆動技術を使用した混合装置です。その混合ユニットは容器の底部に配置されており、撹拌パドルは非接触磁気カップリングトランスミッションを介して回転して液体の均一な混合を実現します。以下は、磁気ボトムエントリーミキサーの詳細な紹介です:

1。動作原理

磁気ボトムエントリーミキサーは、磁性材料の反対極間の引力と同極間の反発の原理を利用します。外部磁気駆動装置は回転磁場を生成し、内部撹拌パドル（またはスターラー）を回転させます。その作業プロセスは次のとおりです:

外部磁気駆動装置（電気モーターによって駆動される磁石など）は回転磁場を生成します。

内部撹拌パドル（またはスターラー）は、磁気結合を通じて外部磁場と同期して回転します。

撹拌パドルの回転により容器内の液体が渦を形成し、液体の均一な混合が達成されます。

2。技術的な特徴

漏れのリスクなし: 磁気カップリング ドライブによりメカニカル シールの必要性がなくなり、従来のメカニカル シールの漏れの問題が回避されます。有毒、有害、可燃性、爆発性、または高純度の材料の取り扱いに特に適しています。

高い清浄度: 撹拌装置は容器の底部に配置されており、デッドゾーンを減らし、材料の均一な混合を保証するため、清浄度が要求される用途に適しています。

長寿命設計: 高性能磁石と 316L ステンレス鋼などの耐腐食性材料により、機器の耐用年数が延長されます。

安全かつ信頼性: 溶接された絶縁スリーブを使用して動的メカニカル シールを静的シールに置き換えることで、従来のシールからの走行、漏れ、滴下、浸透の問題が解決されます。

高効率の混合: 底部に取り付けられた撹拌機は良好な循環流を生成し、混合効率を向上させます。

3。アプリケーションシナリオ

磁気ボトムエントリーミキサーは、以下の分野で広く使用されています:

製薬業界: GMP 基準を満たすために、医薬品製造における混合、反応、その他のプロセスに使用されます。

バイオテクノロジー: 生物発酵や細胞培養などのプロセスにおける無菌操作の確保。

食品および飲料業界: 製品の品質と安全性を確保するために、食品加工における撹拌および混合に使用されます。

化学産業: ファインケミカルの製造における混合と反応に使用されます。

4。強みと課題

利点:

漏れの危険がなく、安全性が高い。

清潔性が高く、衛生要件が高い業界に適しています。

長寿命設計によりメンテナンスコストが削減されます。

チャレンジ:

高粘度材料の場合、混合効率は機械的撹拌機ほど良くない場合があります。

設備コストは比較的高いです。

磁気ボトムエントリーミキサーは、漏れがなく、非常にクリーンで、耐用年数が長いという独特の特徴を持ち、医薬品、バイオテクノロジー、食品、化学などの産業で重要な役割を果たしており、不可欠な製品の 1 つです。現代の工業生産における設備。
