電池粉末の処理および混合装置: 実用的な選択ガイド

パイロットスケールの電池配合物が生産に移行すると、通常、最初のバッチは化学的理由ではなく混合が原因で失敗します。 20 リットルの実験用容器内では滑らかに見えたスラリーが、1,000 リットルのタンクから出てくると、凝集物、閉じ込められた空気、バッチごとに粘度が変動します。根本的な原因は、ほとんどの場合、機器の不一致です。粉末は、粒子サイズ、粘度、せん断感度に合わせて設計されていない機械で処理されています。この記事では、産業現場でバッテリー粉末の処理および混合装置がどのように選択されるか、各プロセス段階で何が起こるか、生産ラインに資本を投入する前にどの仕様が最も重要であるかについて説明します。

バッテリー粉末の処理と混合に関係するもの

電池の製造は、乾式粉末処理と湿式スラリー混合という 2 つの根本的に異なる作業に分かれています。乾式処理には、活物質 (NCM、LFP、グラファイト、シリコン炭素複合材料)、導電性カーボン、およびバインダー粉末の受け取り、保管、搬送、および混合が含まれます。湿式混合は、溶媒 (NMP または水) を添加すると開始され、スラリーがコーティングの準備が整うまで湿潤、分散、混練、脱気を繰り返します。

成功したすべてのラインに当てはまる結論は単純です。乾式ブレンドでは成分の開始分布が設定され、湿式混合では最終的な分散品質が決まります。どちらの段階でも、もう一方の段階での不十分な仕事を完全に補うことはできません。

• ドライブレンド: 溶媒を加える前に粉末成分を均質化します。一般的な目標は、導電性カーボンとバインダーの分布の RSD を 5% 未満にすることです。
• 湿潤: 溶媒を導入して粒子表面の空気を液体に置き換えます。湿潤の質によって、凝集物がどれだけ早く分解されるかが決まります。
• 分散: せん断を加えて凝集体を一次粒子に近づけます。最終的な細かさは通常、ヘグマンゲージでチェックされます。
• 脱気: 真空下で気泡を除去します。空気が閉じ込められると、コーティング後にピンホールや気孔が発生します。
• 最終調整: 溶剤または結合剤溶液を追加して、コーティング粘度および固形分含有量に達します。

装置が複合プロセスユニットとして特別に設計されていない限り、これらの操作が 1 台の機械で行われることはほとんどありません。

各工程段階に合わせた設備の選定

マシンを選択する前に、義務を定義してください。粘度、せん断要件、真空レベル、バッチサイズはそれぞれ、異なるクラスのバッテリー粉末処理および混合装置を示します。

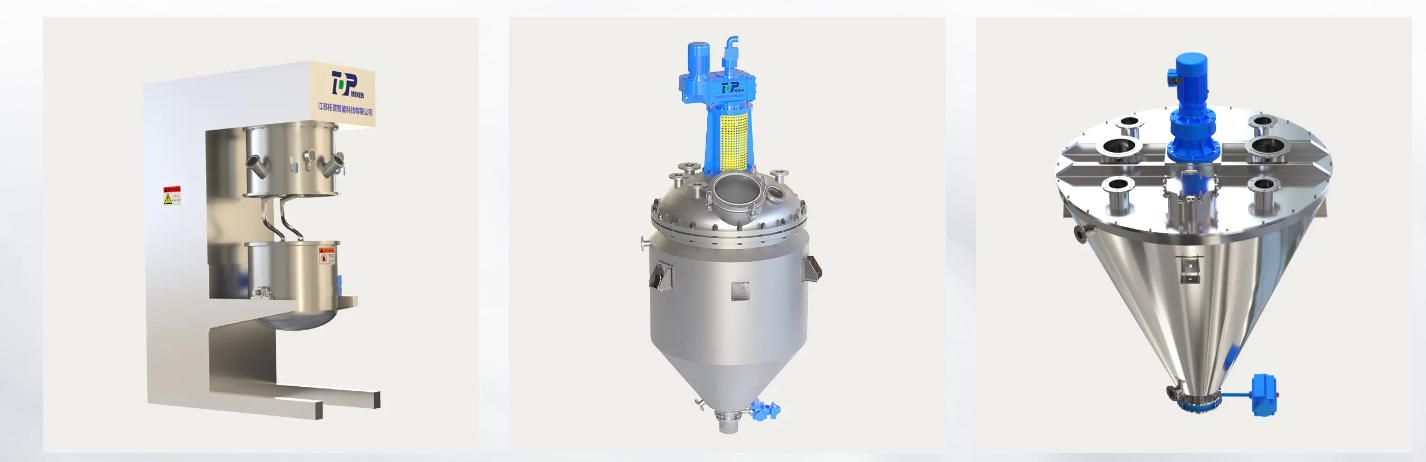

ドライパウダーの混合: リボンミキサーおよびコニカルミキサー

活物質を導電性カーボンおよび乾燥バインダーと事前に混合する場合、リボンブレンダーまたはコニカルミキサーが実用的なデフォルトです。これは、粒子の形状を破壊することなく広い粉末表面を穏やかなターンオーバーにさらすためです。 V 型真空リボンミキサーは真空を加え、吸湿性粉末の水分の吸収を制限します。製造現場では、十分に添加された添加剤の RSD が 5% 未満に達するには、通常 15 ～ 30 分の混合で十分であることがわかっています。購入時に重要なのは、排出設計、充填率、バッチ間の機械の清掃がいかに簡単であるかです。

TOPH2031シリーズ V型真空リボンミキサー このミキサーは、V タイプの真空ブレンディングとリボン設計を組み合わせたもので、穏やかな粉末回転、低水分吸収、効率的な排出を実現し、吸湿性バッテリー材料の信頼できるプレブレンディング ソリューションとなります。 製品を見る→

高粘度スラリー混合：真空ダブルプラネタリーミキサー

NMP 中のカソード スラリーは通常 5,000 ～ 50,000 mPa・s に達し、高負荷配合物では 100,000 mPa・s を超えます。この一貫性では、従来のトップエントリー撹拌機はシャフトの周りに移動チャネルを作成しますが、デッドゾーンは壁に残ります。ダブルプラネタリーミキサーは、タンクの周りで 2 つのスターラーを回転させながら、それぞれの軸でも回転し、流れの方向を継続的に変更し、スラリーのあらゆる部分をブレードに押し込みます。真空カバーと壁スクレーパーを組み合わせたこれは、ほとんどの生産ラインで NCM および LFP スラリーの最終分散に使用される構成です。

TOPH2014 シリーズ LGXJ 産業用ダブルプラネタリーミキサー 最大 3,000,000 cP の高粘度スラリー用に設計されたこの工業用ダブルプラネタリーミキサーは、デュアルスターラーと高速分散シャフトを備えており、NCM および LFP バッテリー スラリーの最終分散に生産グレードの選択肢となります。 製品を見る→

分散・粒度制御：高速分散機

すべてのスラリーにプラネタリーニーディングが必要なわけではありません。 2,000 ～ 5,000 mPa・s の水ベースのアノード スラリーは、多くの場合、鋸歯状のブレードがその縁で高いせん断力を生成する高速分散機でうまく分散されます。分散機は、惑星サイクル前のプレミックスステップとしても役立ち、粉末を素早く湿らせます。実際的なルール: 材料がせん断に敏感で、数分で目標の細かさに達する場合は、分散機を使用します。材料の粘性が高く、真空下での滞留時間を長くする必要がある場合は、遊星機械を使用してください。

分散曲線は、同じ NCM 配合物について、真空ダブルプラネタリーミキサーと従来の一軸撹拌機を比較しています。値は、混合中の典型的な凝集体サイズ D50 を表します。

TOPH51シリーズ FL高速分散機 この高速分散機は、最小限の空気吸収で液体および固液材料を処理し、コーティング、染料、顔料、接着剤全体での素早い溶解と微粒子の分散を可能にし、低粘度のプレミックスステップでプラネタリーミキサーを補完します。 製品を見る→

一般的な粘度ウィンドウの概要

粘度は数桁にわたるため、以下のグラフは典型的なバッテリー スラリー ファミリを対数スケールで示しています。

粘度の値は、低せん断基準条件で測定されたバッテリー スラリー システムの一般的な製造範囲です。

購入の決め手となるスペック

実際には、予算が決定要因になることはほとんどありません。交渉時には些細に見える仕様も、試運転時には重大な失敗になります。すべての RFQ では 4 つのチェックポイントに注目する必要があります。

パイロットから生産までスケールするラインの場合、流れ場の一致は容器の体積の一致と同じくらい重要です。多くのサプライヤーが使用しています 数値流体力学 (CFD) 解析 製造前に速度プロファイル、デッドゾーン、せん断分布を予測します。生産容器がパイロット ユニットより数倍大きい場合でも、同じツールでスケールアップがサポートされます。

新しい電池材料工場のサプライヤーを評価するときは、同様の配合を行っている施設からの参照を求めてください。出発点として役立つのは、文書化された文書で混合装置がどのように動作するかを確認することです。 リチウム電池産業プロジェクトライン 、スラリーのレシピが電池メーカーによって大きく異なるためです。

真空プラネタリーミキサーの構造

下の図は、高粘度のバッテリー スラリー用の典型的な真空ダブル プラネタリー ミキサーを示しています。サプライヤーは主にドライブの配置、スクレーパーの設計、真空シールの品質が異なるため、コンポーネントのレイアウトを比較すると見積もりが読みやすくなります。

1. 真空カバー
2. 真空および粉体投入ポート
3. デュアルプラネタリードライブシャフト
4. フレーム型パドル
5. ウォールスクレーパー
6. ジャケット付き容器本体
7. 底部排出バルブ

2 つのシャフトは容器の中心の周りとそれ自体の軸の両方で回転します。この二重の動きにより、100,000 mPa・s のスラリーが単一の塊として回転するのではなく、移動し続けます。

実用的な選択チェックリスト

バッテリー粉末の処理および混合装置を検査する際には、このリストを使用してください。購入者と供給者の両方にとって時間を節約できます。

• 出発粉末を定義します: かさ密度、粒子サイズ D50、感湿性、安息角。
• スラリーの終点を定義します: 目標粘度、固形分含有量、粉末度、および温度限界。
• 最終スラリーの平均粘度ではなく、湿潤時の粘度ピークでのデューティを確認してください。
• 真空能力とシール設計に溶剤蒸気が含まれているかどうかを確認してください。
• 特にカソードの化学薬品を切り替える場合、製品を迅速に切り替えるための洗浄アクセスを確認します。
• プラントにとって初めての生産量の場合は、パイロット マシンからスケールアップ データを要求します。

よくある質問

バッテリースラリー混合プロジェクトで最も頻繁に起こる質問に対する簡単な回答。
