トップエントリーミキサー購入ガイド: エンジニアが知っておくべきことすべて

なんてことだ トップエントリーミキサー エンジニアが指定すべきか、いつ指定すべきか

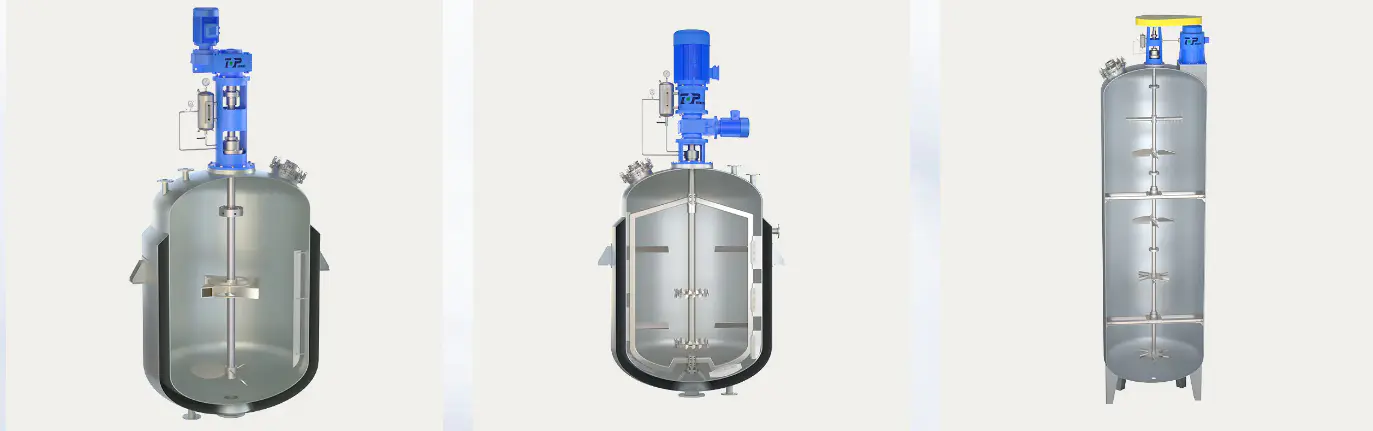

A トップエントリーミキサーは、タンクまたは容器の上部の開口部を通して取り付けられる撹拌アセンブリです。 垂直シャフトがプロセス流体内に伸びており、1 つ以上のインペラが液体内に沈んでいます。駆動モーターと減速機はタンクの屋根の上またはサポートブリッジに設置され、横や下からではなく上からシャフトを回転させます。多くの調達文書や機械データシートでは、同じ機器がトップフィードミキサーとラベル付けされています。これは、インペラが下の内容物を混合している間に、材料、粉末、または添加剤の流れが容器の上部からどのように入ることが多いかを強調する用語です。

撹拌構成を比較するエンジニアにとって、簡単な答えは次のとおりです。トップエントリーミキサーは、通常、タンクの容量が数千リットルを超える場合、プロセスでシャフトに沿って複数のインペラステージが必要な場合、他のノズルや洗浄装置がタンク底部に完全にアクセスする必要がある場合、またはバッチサイクル中に流体の粘度や固形分の負荷が広範囲に変化する場合に指定する構成です。サイドエントリーミキサーとボトムエントリーミキサーは、狭い用途領域では依然として有用ですが、トップエントリーファミリーとトップフィードファミリーは、一般的な工業用ブレンディング、貯蔵タンクの混合、および反応器の撹拌業務の最大のシェアをカバーします。

以下のセクションでは、化学タンク、廃水ます、食品バッチ容器、またはバルク水貯蔵タンクのトップエントリーミキサーの仕様を最終決定する前にエンジニアが通常必要とするサイジングロジック、インペラの選択、材料の選択、取り付け方法、およびメンテナンス計画について説明します。

トップエントリーミキサー、 トップフィードミキサー 、および関連用語の説明

混合機器の調達書類ではいくつかの重複した用語が使用されており、プロジェクトに初めて携わるエンジニアは、実際は違う機械を指していると思い込んでしまうことがあります。以下の表は、この用語が機械図面、入札書類、保守マニュアルにどのように一般的に適用されるかをまとめたものです。

実際、購買エンジニアは、同じ見積依頼内で 4 つの用語すべてがほぼ同じ意味で使用されているのを目にします。ラベルよりも重要なのは、シャフトの長さ、インペラの段数、シールの種類、取り付けフランジの定格など、基礎となる機械の詳細です。これらすべてについては、次のセクションで説明します。

産業用トップエントリーミキサーの仕組み: コアコンポーネント

産業用トップエントリーミキサーは、ほぼすべてのサイズと用途にわたって繰り返される小さなコンポーネントのセットから構築されています。各部品を理解することは、エンジニアが機械データシートを素早く読み、プロセス要件と提案されたハードウェア間の不一致を特定するのに役立ちます。

モーターと減速機

モーターは回転力を供給しますが、プロセス混合では通常、標準モーターが生成するよりもはるかに低いシャフト速度が必要となるため、ギア減速機はトルクを増大させながら速度を下げます。粘性流体や固体を含む流体を実際に動かすのは生の馬力ではなくトルクであるため、減速機の選択はアセンブリ全体の中で最も重要な決定事項の 1 つです。

ミキサーシャフトとカップリング

シャフトは、減速機からタンクトップを通って流体にトルクを伝えます。シャフトの長さ、直径、サポート ベアリングの数はすべて、液体の深さと負荷がかかったシャフトの自然なホイップ周波数によって決まります。背の高いタンクの長いシャフトには、動作速度近くでの共振を避けるために中間のステディ ベアリングが必要になることがよくあります。

インペラの構成

インペラの選択は、混合の目的と流体のレオロジーによって異なります。一般的なタイプは次のとおりです。

• 一般的な混合と中程度の固体懸濁用のピッチブレードタービン
• 低粘度から中粘度の流体におけるエネルギー効率の高いバルクフローを実現する水中翼羽根車
• ガス分散とより高いせん断負荷のためのフラットブレードまたはラシュトンスタイルのタービン
• 流体が壁からほとんど離れない高粘度タンクミキサーサービス用のアンカーおよびヘリカルリボンインペラ

取付フランジとシャフトシール

取り付けフランジはミキサーの全重量と曲げモーメントをタンク構造に伝達するため、フランジ定格とボルト パターンはミキサーの荷重とタンク屋根の設計の両方に適合する必要があります。シャフト シールは、単純なリップ シール、スタッフィング ボックス、またはメカニカル シールのいずれであっても、プロセス流体の封じ込めを維持し、開いたタンクに外部の汚染が入らないようにします。

適切なトップエントリーミキサーの選択: 主要なエンジニアリングパラメータ

通常、エンジニアは見積もりをリクエストする前に、プロセスパラメータの短いリストを収集します。 タンクの形状、流体の粘度、比重、固形分含有量によって、トップエントリーミキサーが提供する必要のあるトルクとパワーが決まります。 そして、それらのいずれかをスキップすると、過小または過大なマシンが生成される傾向があります。

タンクの容積が大きくなるにつれて、必要なモーター出力もそれに伴って増加しますが、大型の船舶は通常、比例してより高いトルクでより低いシャフト速度で動作するため、直線的に増加するわけではありません。以下の表は、エンジニアがタンク容積に対してトップエントリーミキサーまたはトップフィードミキサーを検討する際に参照する一般的なモーターのパワーバンドを示しています。

図 1: タンク容積に対するトップエントリーミキサーのモーター出力の一般的な基準帯域。実際の出力は、粘度、比重、インペラの選択によって異なります。

高粘度タンクミキサーの混合速度と流体粘度のマッチング

シャフト速度と流体粘度は逆方向に動きます。薄い水のような流体は比較的高い RPM で効果的にブレンドできますが、濃厚なペーストやスラリーは、ドライブ トレインの失速やシャフトの過負荷を避けるために、かなり大きなトルクで低 RPM で動作する高粘度のタンク ミキサーを必要とします。粘性流体の流量が速すぎると、ブレンド品質が改善されずにエネルギーが浪費され、せん断応力が増加します。一方、粘度の高い流体の流量が遅すぎると、バッチ サイクル タイムが延長されてしまい、メリットがありません。

図 2: 一般に、粘度が上昇すると速度は低下します。そのため、粘度の高い流体では、速度ではなくトルクが設計の制限要因になります。

混合エンジニアリングの実践では、2 つの無次元数がこの関係を導きます。つまり、慣性力とタンク内の粘性力を比較する混合レイノルズ数と、インペラの形状を所定の速度で引き出される動力に結び付ける動力数です。低いレイノルズ数では流れが層流にとどまる傾向があるため、タンク壁の近くで動作するヘリカルリボンまたはアンカーインペラは、よどみゾーンをそのままにしてしまう小型高速タービンよりもはるかに効果的になります。

トップエントリーおよびトップフィードミキサーの産業用途

トップエントリーミキサーとトップフィードミキサーは、幅広いプロセス産業で使用されています。基本的な取り付け構成は同じであっても、特定のインペラ、シール、および材料の選択は、アプリケーションごとに異なります。

薬液タンク混合用トップエントリーミキサー

化学処理では、通常、化学タンク用のトップエントリーミキサーが試薬混合、pH 調整タンク、反応容器を処理します。多くの化学流が標準的な炭素鋼の接液部に対して攻撃的であるため、ここでは生の電力よりも耐食性とシールの完全性の方が重要になる傾向があります。

廃水処理用トップエントリーミキサー

廃水処理用のトップエントリーミキサーは、一般的に処理プラントの均質化槽、中和タンク、薬品注入タンクに設置されます。これらのユニットは通常、継続的に稼働するため、一定の使用下でのベアリングとシールの耐久性が中心的な選択要素となります。

汚泥混合用トップエントリーミキサー

嫌気性消化槽と濃縮タンクは、固形物を懸濁させて層状化を防ぐために、汚泥の混合にトップエントリーミキサーを使用しています。スラッジサービスでは、適度な粘度と研磨性固体を組み合わせることが多く、堅牢なインペラコーティングとより広いシャフトクリアランスが好まれます。

水槽保管用トップエントリーミキサー

飲料水およびプロセス水の貯蔵施設では、主に熱成層を防止し、貯蔵量全体に消毒剤の残留物を均一に分散させるために、水タンク用途にトップエントリーミキサーを使用しています。流体自体が水の粘度に近いため、ここでの電力要件は通常は控えめです。

食品加工用トップエントリーミキサー

食品加工用のトップエントリーミキサーは通常、衛生的な設計、滑らかな内部表面、頻繁な洗浄サイクルに耐える素材を優先します。この分野では、原料の混合強度と同じくらい、バッチの一貫性と穏やかなせん断制御が重要です。

材質と筐体の選択: ステンレス鋼と防爆オプション

ステンレス製トップエントリーミキサー

プロセス流体が腐食性、塩分を含んでいる場合、または衛生的な表面仕上げが必要な場合には、通常、ステンレス鋼製のトップエントリーミキサーが指定されます。食品および飲料、医薬品中間体、ファインケミカルの処理ラインでは、表面劣化がなく頻繁な洗浄と定置洗浄サイクルに耐えられるため、ステンレス製の接液部が好まれています。

防爆トップエントリーミキサー

防爆トップエントリーミキサーは、可燃性溶剤、可燃性粉塵、またはその他の危険な雰囲気を取り扱う場所でミキサーが動作する場合に、潜在的な発火源を含むように設計された密閉定格モーターエンクロージャを使用します。エンクロージャのタイプはモータのフレーム サイズと取り付け配置に影響を与えるため、これらのプロジェクトに取り組むエンジニアは通常、設計段階の早い段階でエンクロージャの選択とプラントのエリア分類の検討を調整します。

取り付けタイプの比較: トップエントリー、サイドエントリー、ボトムエントリーミキサー

取り付けタイプの選択は、ミキシング システムのレイアウトにおいて最も早い段階での決定事項の 1 つです。産業用トップエントリーミキサーは一般に、タンクサイズやプロセス業務にわたって最も幅広い柔軟性を提供します。そのため、ほとんどのヘビーデューティ産業用ミキサー仕様では依然としてデフォルトの選択肢となっていますが、一部のプラントでは依然としてサイドエントリー構成とボトムエントリー構成の方が特定のレイアウトに適合します。

図 3: 5 つの実用的な要素にわたる相対比較。固定基準ではなく、一般的な 5 点工学基準スケールでスコア付けされています。

サイドエントリーミキサーは、トップエントリーシャフトを非現実的に長くする必要がある非常に大きなオープンタンクに適しており、ボトムエントリーミキサーはヘッドルームが狭い状況に適している場合もあります。それでも、駆動コンポーネントが液ラインより上にあり、容器から水を排出することなく到達できるため、メンテナンスへのアクセスとシールの信頼性を混合性能と比較検討すると、通常は上部取り付け型撹拌装置の方が優れています。

トップマウントミキサーのメンテナンス計画と信頼性

上部取り付け型ミキサーの信頼性計画は、通常、シャフト シール、減速機の潤滑、インペラ取り付け金具の 3 つの摩耗点に重点を置きます。 通常、定期検査ではシールの状態を最初に確認します。 というのは、シールの劣化は、ドライブトレインの症状が現れるかなり前に、取り付けフランジの周囲に液体が滲み出す形で現れることが多いからです。

図 4: 一般的な検査間隔の基準点。実際には、デューティ サイクル、流体の磨耗性、連続運転と断続運転に基づいて調整されます。

廃水や汚泥の処理を継続的に行うと、断続的なバッチタンクに比べてこれらの間隔が短くなる傾向があり、取り付けタイプに関係なく、研磨固形分が含まれるため、インペラやシャフトのコーティングの摩耗が促進されます。振動の傾向とギアボックスのオイル状態を経時的に記録することで、シールやベアリングが実際に故障するかなり前に早期警告を発します。

耐久性の高い工業用ミキサー システムの設置ガイドライン

設置品質は、あらゆる高耐久産業用ミキサーの長期信頼性に直接影響します。現場での問題のほとんどは、試運転中に次のいずれかの手順が急がれたりスキップされたりしたことが原因です。

1. タンクの屋根または支持構造が、ミキサーの乾燥重量だけでなく、完全な静的重量と動作中に発生する曲げモーメントに耐えられることを確認してください。
2. 負荷がかかった状態でのずれを後から修正するのははるかに困難であるため、容器を充填する前に、ギア減速機の出力とミキサーのシャフト カップリングの間のシャフトの位置合わせを確認してください。
3. 特に内部バッフルまたはコイルを備えた容器の場合、図面公差に対してタンクの壁および底からのインペラのクリアランスを確認します。
4. すべての取り付けフランジ ボルトは、フランジの周りを 1 回で締めるのではなく、指定された順序と値で締めてください。
5. プロセス流体を導入する前に、初期無負荷テストを実行して回転方向を確認し、シャフトのホイップを確認します。
6. ミキサーが通常のプロセス条件で稼働したら、ベースライン振動と現在の吸引値を記録します。これらの数値は、将来のメンテナンス チェックの基準点となるためです。

構造サポートは、より軽量な撹拌機用に設計された既存のタンク屋根、または撹拌機がまったくない場合に、大型の上部取り付け型ミキサーを安全に設置する前に補強が必要な場合がある改造プロジェクトでは特に注意が必要です。

トップエントリーミキサーメーカーとの連携

トップエントリーミキサーのメーカーを選択するには、データシートとプロセス要件を比較するだけでは不十分です。仕様段階でのエンジニアリング サポート、非標準のタンク形状をモデル化する機能、複数の業界にわたるアプリケーション エクスペリエンスへのアクセスはすべて、最終機器が現場に到着した後のパフォーマンスを決定します。

Wuxi Top Mixer Equipment Co., Ltd. は、流体、粉末、スラリー混合装置にわたる専門のエンジニアリング チームを擁する工業用撹拌機メーカーの一例です。 2003 年に長江デルタ工業地域内の無錫に生産拠点を置いて設立された同社は、粉末とスラリーの混合、バイオマス エネルギーと環境保護、食品と医薬品の中間処理、ファインケミカルの混合など、いくつかのアプリケーション部門にわたって業務を組織しています。食品バッチングタンクとファインケミカルリアクターではインペラの形状、シールの種類、材料の選択が大幅に異なるため、この種の部門構造は幅広い顧客ベースにサービスを提供するメーカーでは一般的です。

エンジニアがトップエントリーミキサーメーカーを評価する場合、会話の早い段階でいくつかの実践的な質問が浮上する傾向があります。メーカーは非標準のタンク高さのシャフト臨界速度をモデル化できるか、異常な流体化学に適合するインペラ材料を調達できるか、ユニット設置後の試運転やトラブルシューティングをサポートできるかなどです。化学、水処理、食品、バイオマス分野にわたる経験を持つメーカーは、通常、単一のカタログ構成に基づいて作業するサプライヤーよりも、これらの質問に対して幅広い参照枠をもたらします。

よくある質問

• Q1: トップエントリーミキサーとは何ですか?

  A: これはタンクの上部に取り付けられた撹拌機で、シャフトとインペラがプロセス流体内に下方に伸びており、モーターと減速機は容器の上に留まります。

• Q2: トップエントリーミキサーはどのように機能しますか

  A: モーターは速度を下げてトルクを高める減速機を駆動し、1 つまたは複数のインペラに接続された垂直シャフトを回転させて、タンク内に流れのパターンを作り出し、内容物を混合または懸濁します。

• Q3：トップフィードミキサーとは何ですか？

  A: この用語は、インペラが混合物を混合している間に粉末、添加剤、または液体の流れを上から容器に供給するプロセスによく使用される、同じ上部取り付け構成を表します。

• Q4：工業用撹拌機とは何ですか？

  A: 液体を混合したり、固体を懸濁したり、プロセスバッチ全体で均一な温度と組成を維持したりするために、タンクまたは容器内に動きを生み出す装置の総称です。

• Q5：槽撹拌とは何ですか？

  A: タンク撹拌とは、混合、懸濁、熱伝達、または反応の均一性を達成するために、通常は回転するインペラを通して容器内に流れを作り出す機械的なプロセスを指します。

• Q6: 自分のタンクに適したトップエントリーミキサーを選択するにはどうすればよいですか?

  A: タンクの形状、流体の粘度、比重、固形分から始めて、トルクとインペラのタイプをこれらのパラメータに合わせてから、モーターの出力とシールの構成を選択します。

• Q7: トップエントリーミキサーとサイドエントリーミキサーの違いは何ですか?

  A: トップエントリーミキサーは液体ラインの上にドライブを備えたタンク上部を介して取り付けられますが、サイドエントリーミキサーは底部近くのタンク壁を介して取り付けられ、特定の大型オープンタンクレイアウトに適しています。

• Q8: トップエントリーミキサーは高粘度流体にも対応できますか?

  A: はい、アンカーまたはヘリカル リボン設計などの適切なインペラと、低速および高トルク向けにサイズ設定された減速機を使用すると、高粘度タンク ミキサー構成で濃厚な液体を効果的に処理できます。

• Q9: トップエントリーミキサーを使用している業界は何ですか?

  A: 化学処理、廃水処理、汚泥消化、貯水、食品および飲料の加工、およびバイオマスエネルギー施設はすべて、一般的にトップエントリーミキサーとトップフィードミキサーを使用します。

• Q10: トップエントリーミキサーはどのくらいの頻度でメンテナンスすべきですか

  A: 検査間隔はデューティ サイクルと流体の摩耗性によって異なりますが、多くの連続デューティ ユニットはシールとギアボックス オイルの状態を主なチェックポイントとして、およそ 6 ～ 12 か月のサイクルでチェックされます。

• Q11: トップエントリーミキサーメーカーはカスタムデザインを提供していますか?

  A: Wuxi Top Mixer Equipment Co., Ltd. を含む多くのメーカーは、エンジニアと協力して非標準のタンク形状をモデル化し、特定のプロセスに合わせてシャフトの長さ、インペラの種類、シール構成を調整しています。

• Q12: 上部取り付け撹拌機の減速機の役割は何ですか?

  A: 歯車減速機は、モーター速度を、ほとんどの混合作業に必要な低速シャフト速度と高トルクに変換します。その定格は、ミキサーが使用中に処理できる負荷の大きさを主に決定します。
